Bluetooth Connection

---

187 +  ir3000 FC	189 +  ir3000 FC	287 +  ir3000 FC	289 +  ir3000 FC	3000 FC	902 FC	a3002 FC

<< ワイヤレスアダプターを入手する >>

1. パソコンと接続するためには、専用のワイヤレスアダプターが必要となります。 FLUKE 純正の PC3000 FC または Silicon Labs 社の BLED112 ( BLED112-V1 または BLED112-V1C ) という USB ドングルをパソコンに挿し込んでおくことで Ts Digital Multi Meter Viewer と接続できます。 因みに BLED112 の方がコンパクトで快適に通信できるので、こちらをお勧めします。 USB ドングルとマルチメーターは、１対１の接続となります。PC3000 FC は、同時に複数のマルチメーターと接続して全ての測定値を取得できるようですが、本ソフトウェアでは機能しません。 また、187/189/287/289 にはマルチメーター側に ir3000 FC というワイヤレスコネクターを接続する必要があります。



   ・	BLED112 USB ドングル
   ・	FLUKE PC3000 FC
   ・	FLUKE ir3000 FC




1. 実際に購入してみると BLED112 はビニール袋に入っているだけで一見何のアダプターかわからないような状態で届きましたが、よく見ると Bluegiga と小さくプリントされています。 PC3000 FC や ir3000 FC はメーカー純正品だけあって、きちんとした箱に入って送られてきました。

BLED112	PC3000 FC	ir3000 FC

1. BLED112 や PC3000 FC をパソコンの USB ポートに挿し込むと Windows10 の場合はドライバーが自動的にインストールされ「USB シリアル デバイス (COMxx)」という仮想 COM ポートとして認識されるようです。(COMxx) の xx の部分は実際に関連付けられている COM ポート番号となります。

1. もしもドライバーがインストールされない場合は、以下の手順でインストールしてみてください。

<< 専用ドライバーのインストール >>

1. BLED112 の USB ドライバーはここからダウンロードできます。インストーラーの指示に従って作業してください。

2. インストール後、デバイスマネージャで「Bluegiga Bluetooth Low Energ (COMxx)」という仮想 COM ポートとして認識されていれば完了です。 (COMxx) の xx の部分は実際に関連付けられている COM ポート番号となります。

3. PC3000 FC については、特別なドライバーは用意されていないようです。

<< ワイヤレスアダプターの準備 >>

1. BLED112 または PC3000 FC をパソコンの USB ポートに挿し込んで、仮想 COM ポートが正常に認識されていることを確認します。

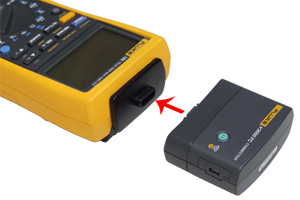

2. FLUKE 187/189/287/289 の場合はマルチメーターに ir3000 FC をセットします。

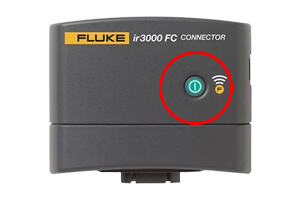

3. ir3000 FC の電源ボタンを長押しして電源を入れます。
   電源ボタンが緑に点滅してペアリング待ち状態になっていることを確認します。また、ir3000 FC が近くの iPhone や Android 携帯などに Bluetooth 接続されていないことを確認します。

<< 187/189 の準備 >>

1. ロータリースイッチを適当な測定モードまで回して電源を入れると準備完了です。

<< 287/289 の準備 >>

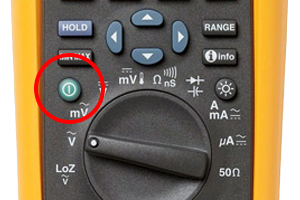

1. 電源ボタンを長押しして電源を入れると準備完了です。

<< 3000 FC の準備 >>

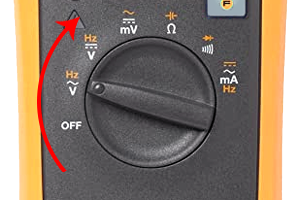

1. ロータリースイッチを適当な測定モードまで回して電源を入れます。

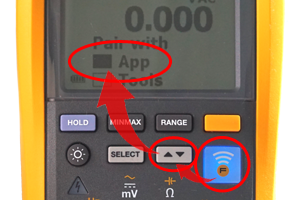

2. FLUKE Connect ボタンを押して、▲▼ボタンで App を選択します。

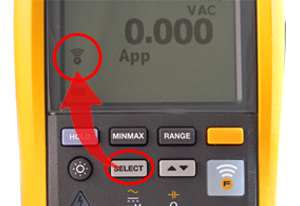

3. SELECT ボタンを押して、画面上にマークが表示されたら準備完了です。

<< 902 FC の準備 >>

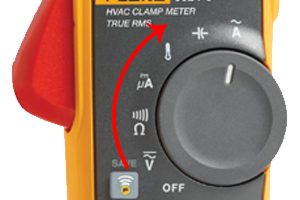

1. ロータリースイッチを適当な測定モードまで回して電源を入れます。

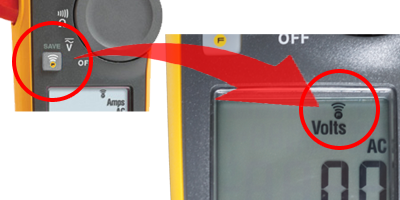

2. FLUKE Connect ボタンを押して、画面上にマークが表示されたら準備完了です。

<< a3000 FC シリーズの準備 >>

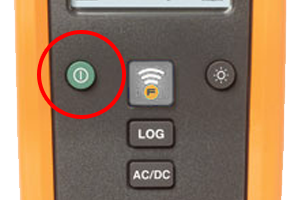

1. 電源ボタンを押して電源を入れます。

2. FLUKE Connect ボタンを押して、画面上にマークが表示されたら準備完了です。

<< Ts Digial Multi Meter Viewer で使ってみる >>

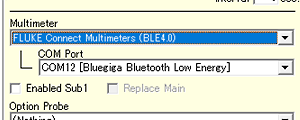

1. Ts Digial Multi Meter Viewer を起動し、使用するマルチメーターとして「FLUKE Connect Multimeters (BLE4.0)」を選択し、適切な COM Port を選択します。


2. メニューバーから [Function]-[Connect] を実行するか、ツールバーの [CONNECT] ボタンをクリックすると近くのマルチメーターを探します。

3. マルチメーターが１台しかない場合はそのまま計測を開始しますが、複数台ある場合は以下のような選択画面を表示しますので、 受信したいマルチメーターを選択して「OK」ボタンをクリックします。

    BLED112 を使用している場合、マルチメーターの名前をわかりやすい名前に変えることができます。PC3000 FC を使用している場合、名前を変更することはできません。

4. しばらく待つとマルチメーターからデーターが送られてきます。

<< 上手く動作しない場合 >>

1. マルチメーターの検索動作を繰り返して接続できない場合、以下について確認してください。

1. ir3000 FC を使用している場合、電池残量が少なくなっていないか確認して下さい。
2. マルチメーターが通信モードになっていることを確認して下さい。ir3000 FC を使用している場合は電源ランプが緑点滅、その他の場合は液晶画面上にマークが表示されていることを確認して下さい。
3. ir3000FC やマルチメーターが接続待ちタイムアウトになっている場合があります。一度電源を入れ直してみてください。
4. BLED112 や PC3000 FC ドングルが Bluetooth 機器とペアリングされたままになっている場合があります。一度パソコンの USB ポートからドングルを抜いて、再度差し込んでください。ほとんどの場合、これで解決します。
5. デバイスマネージャを起動し「ポート（COM と LPT）」の中に「USB シリアル デバイス (COMxx)」や「Bluegiga Bluetooth Low Energy (COMxx)」というデバイスがあり、エラーがないことを確認します。
6. 更に「ユニバーサル シリアル バス コントローラー」の中にエラーになっているデバイスがないことを確認します。
   エラーになっているデバイスがある場合、ワイヤレスアダプターを抜き差しすると解決する場合があります。
7. 他の無線アダプタやパソコンの Bluetooth 機能が有効になっている場合、通信不良を起こす場合があるようです。USB ポートから関係のないものを全て取り外し、パソコンの Bluetooth 機能も OFF にして試してみてください。
