空気質モニターをパソコンと Bluetooth 接続する方法について

	2CO3TB

<< ワイヤレスアダプターを入手する >>

1. パソコンに Silicon Labs 社の BLED112 ( BLED112-V1 または BLED112-V1C ) という USB ドングルを挿し込んでおくことで Ts Digital Multi Meter Viewer と接続できます。



   ・

   BLED112 USB ドングル




1. 実際に購入してみると BLED112 は、ビニール袋に入っているだけで一見何のアダプターかわからないような状態で届きましたが、よく見ると Bluegiga と小さくプリントされています。

BLED112

1. BLED112 をパソコンの USB ポートに挿し込むと Windows10 の場合はドライバーが自動的にインストールされ「USB シリアル デバイス (COMxx)」という仮想 COM ポートとして認識されるようです。(COMxx) の xx の部分は実際に関連付けられている COM ポート番号となります。

1. もしもドライバーがインストールされない場合は、以下の手順でインストールしてみてください。

<< 専用ドライバーのインストール >>

1. BLED112 の USB ドライバーはここからダウンロードできます。インストーラーの指示に従って作業してください。

2. インストール後、デバイスマネージャで「Bluegiga Bluetooth Low Energ (COMxx)」という仮想 COM ポートとして認識されていれば完了です。 (COMxx) の xx の部分は実際に関連付けられている COM ポート番号となります。

<< パソコンの準備 >>

1. BLED112 をパソコンの USB ポートに挿し込んで、仮想 COM ポートが正常に認識されていることを確認します。

<< 測定器の準備 >>

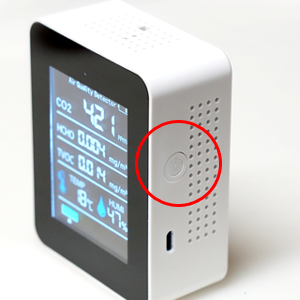

1. 空気質モニターの電源スイッチを 3 秒以上長押しして電源を入れると準備完了です。

<< Ts Digial Multi Meter Viewer で使ってみる >>

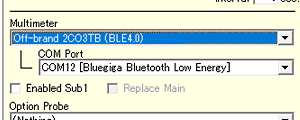

1. Ts Digial Multi Meter Viewer を起動し、使用する空気質モニターとして「Off-brand 2CO3TB (BLE4.0)」を選択し、適切な COM Port を選択します。


2. メニューバーから [Function]-[Connect] を実行するか、ツールバーの [CONNECT] ボタンをクリックすると近くの空気質モニターを探します。

3. 空気質モニターが１台しかない場合はそのまま計測を開始しますが、複数台ある場合は以下のような選択画面を表示しますので、 受信したい空気質モニターを選択して「OK」ボタンをクリックします。

    空気質モニターの名前はわかりやすい名前に変えておくことも可能です。

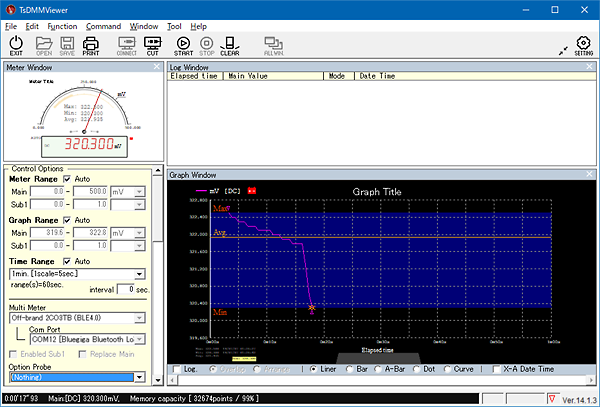

4. しばらく待つと空気質モニターからデーターが送られてきます。

<< 上手く動作しない場合 >>

1. 空気質モニターの検索動作を繰り返して接続できない場合、以下について確認してください。

1. 空気質モニターが通信モードになっていることを確認して下さい。表示画面上にマークが点滅していることを確認して下さい。
2. BLED112 ドングルが Bluetooth 機器とペアリングされたままになっている場合があります。一度パソコンの USB ポートからドングルを抜いて、再度差し込んでください。ほとんどの場合、これで解決します。
3. デバイスマネージャを起動し「ポート（COM と LPT）」の中に「USB シリアル デバイス (COMxx)」や「Bluegiga Bluetooth Low Energy (COMxx)」というデバイスがあり、エラーがないことを確認します。
4. 更に「ユニバーサル シリアル バス コントローラー」の中にエラーになっているデバイスがないことを確認します。
   エラーになっているデバイスがある場合、ワイヤレスアダプターを抜き差しすると解決する場合があります。
5. 他の無線アダプタやパソコンの Bluetooth 機能が有効になっている場合、通信不良を起こす場合があるようです。USB ポートから関係のないものを全て取り外し、パソコンの Bluetooth 機能も OFF にして試してみてください。
