all-sun EM3255 をパソコンに接続する方法について

Windows10（Ver. 20H2）編

all-sun の Bluetooth 4.0 内蔵デジタルマルチメーターをパソコンと接続する方法です。 Windows10（Ver. 20H2）の例ですが、他の Windows でドライバーがインストールできるか否かは不明です。対象は all-sun EM3255 となります。

all-sun EM3255

<< ワイヤレスアダプターを入手する >>

Silicon Labs 社の BLED112 ( BLED112-V1 または BLED112-V1C ) という USB ドングルを使用することで Ts Digital Multi Meter Viewer と接続できます。

・ BLED112 USB ドングル

BLED112

パソコンの USB ポートに挿し込むと Windows10 の場合はドライバーが自動的にインストールされ「USB シリアルデバイス (COMxx)」という仮想 COM ポートとして認識されるようです。(COMxx) の xx の部分は実際に関連付けられている COM ポート番号となります。

<< 専用ドライバーのインストール >>

汎用ドライバーのままでも動作するため、不具合がなければ特に専用ドライバーをインストールする必要はないと思います。ドライバーがインストールされない場合や、どうしても専用ドライバーをインストールしたい場合は以下の手順に沿って作業してみてください。

インストール後、デバイスマネージャで「Bluegiga Bluetooth Low Energ (COMxx)」という仮想 COM ポートとして認識されていれば完了です。 (COMxx) の xx の部分は実際に関連付けられている COM ポート番号となります。

<< マルチメーターの準備 >>

ワイヤレスアダプターをパソコンの USB ポートに挿し込んでおきます。また、マルチメーターが近くの iPhone や Android 携帯などに Bluetooth 接続されていないことを確認します。

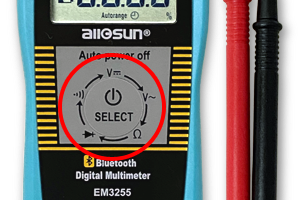

画面からマークが消えていることを確認してください。 Auto power off 機能が有効になっていると自動的に電源が切れてログの取得が中断してしまいますので注意してください。

<< Ts Digial Multi Meter Viewer で使ってみる >>

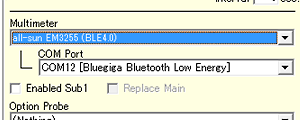

Ts Digial Multi Meter Viewer を起動し、使用するマルチメーターとして「all-sun EM3255 (BLE4.0)」を選択し、適切な COM Port を選択します。

メニューバーから [Function]-[Connect] を実行するか、ツールバーの [CONNECT] ボタンをクリックすると近くのマルチメーターを探します。

マルチメーターが１台しかない場合はそのまま計測を開始しますが、複数台ある場合は以下のような選択画面を表示しますので、受信したいマルチメーターを選択して「OK」ボタンをクリックします。

マルチメーターの名前はわかりやすい名前に変えておくことも可能です。

<< 上手く動作しない場合 >>

ドングルが Bluetooth 機器とペアリングされたままになっている場合があります。一度パソコンの USB ポートからドングルを抜いて、再度差し込んでください。ほとんどの場合、これで解決します。
デバイスマネージャを起動し「ポート（COM と LPT）」の中に「USB シリアルデバイス (COMxx)」や「Bluegiga Bluetooth Low Energy (COMxx)」というデバイスがあり、エラーがないことを確認します。
更に「ユニバーサルシリアルバスコントローラー」の中にエラーになっているデバイスがないことを確認します。
エラーになっているデバイスがある場合、ワイヤレスアダプターを抜き差しすると解決する場合があります。
他の無線アダプタやパソコンの Bluetooth 機能が有効になっている場合、通信不良を起こす場合があるようです。USB ポートから関係のないものを全て取り外し、パソコンの Bluetooth 機能も OFF にして試してみてください。
正常に動作しない場合 Bluetooth の接続待ちがタイムアウトになっている可能性があります。一度マルチメーターの電源を入れ直してみてください。
