CEM DT-9969/PDI DM-950BT をパソコンに接続する方法について

Windows10（Ver. 21H1）編

CEM や PDI の Bluetooth 2.0 内蔵デジタルマルチメーターをパソコンと接続する方法です。対象は CEM DT-9969, PDI DM-950BT となります。
Windows10（Ver. 21H1）の例です。同じ Windows10 でも初期のものや他の Windows では若干やり方が異なりますが、同じようにできると思います。


CEM DT-9969	PDI DM-950BT
（この 2 つのマルチメーターは全く同じものです。）

<< マルチメーターの準備 >>

ロータリースイッチを測定したいモードに合わせて電源を入れます。

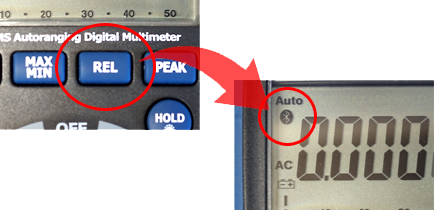

REL ボタンを長押しして画面左上にマークが表示されることを確認してください。

<< パソコンと Bluetooth 接続する >>

タスクバーの右下の方にあるアクションセンターのアイコンをクリックし、一覧の中にある Bluetooth が有効になっていない場合はクリックして有効にします。

Bluetooth の部分を右クリックして「設定を開く」を実行すると、デバイスの管理画面が表示されます。ここで、「Bluetooth またはその他のデバイスを追加する」をクリックします。

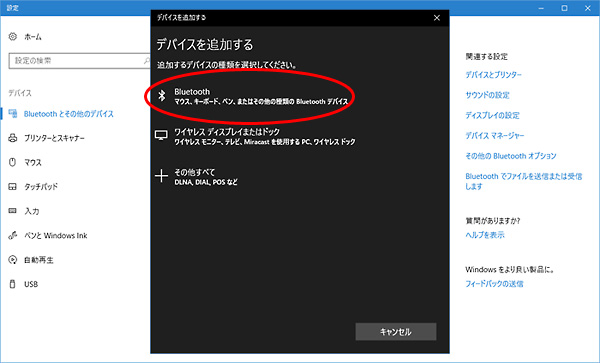

「Bluetooth またはその他のデバイスを追加する」をクリックすると追加したいデバイスの種類が表示されるので、中から「Bluetooth マウス、キーボード、ペン・・・」をクリック選択します。

「Bluetooth マウス、キーボード、ペン・・・」をクリック選択すると「DT-9969」というデバイスが表示されることを確認します。（デバイス名は「不明なデバイス」と表示されるかもしれません）

デバイスが見つからない場合、ペアリングのタイムアウトになっている可能性がありますので、マルチメーターの REL ボタンを押しなおしてみてください。

「DT-9969」をクリック選択すると「接続試行中・・・」となり、PIN を聞いてきますので 1234 と入力して「接続」をクリックします。

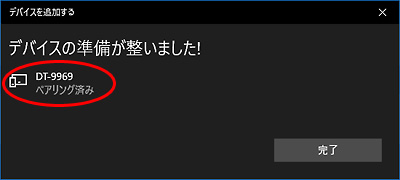

「ペアリング済み」となれば準備完了です。「完了」ボタンをクリックしてウィンドウを閉じます。

その他のデバイスとして「DT-9969」が追加されていることを確認します。

一度ペアリングが完了すると、デバイスを削除しない限り次回からは自動的に接続されますが、時々リンクが不安定になる場合もあるようです。その場合は一旦解除して最初からペアリングしなおしてみてください。

CSR_Harmony がインストールされているとペアリングできない場合があるようです。Windows Vista SP2 以降の OS で利用する場合、Windows 標準の Bluetooth ドライバーを使用することをお勧めします。

<< COM ポート番号を確認する >>

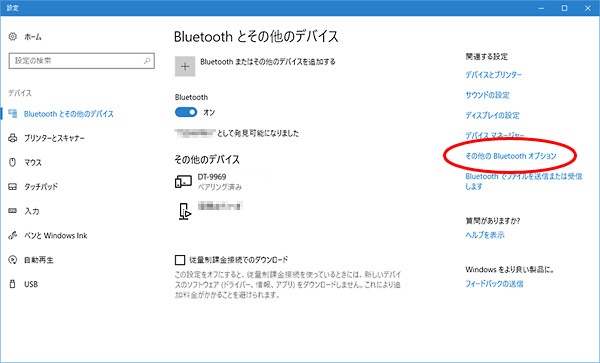

Bluetooth デバイスの管理画面で「その他の Bluetooth オプション」をクリックします。

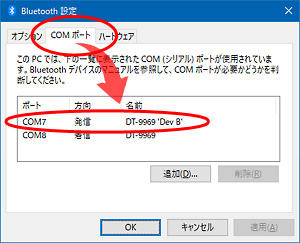

Bluetooth 設定画面が表示されたら「COM ポート」タブをクリックすると仮想 COM ポートの一覧が表示されます。

幾つか表示されるポートの内 'Dev B' と表示されている方を使用します。

Ts Digital Multi Meter Viewer で、Multi Meter リストから "CEM DT-9969 (Bluetooth 2.0)" を選択し、上記の COM ポート番号を指定して Connet ボタンをクリックすると計測を開始します。
