FLUKE CNX システム対応マルチメーターをパソコンとワイヤレス接続する方法について

CNX 3000	CNX i3000	CNX v3000	CNX t3000

<< ワイヤレスアダプターを入手する >>

1. パソコンと接続するためには、FLUKE CNX pc3000 という専用のワイヤレスアダプターが必要となりますが、サポート期間も終了しており、入手は困難になってきているようです。 気長に探せば中古市場で見つかるかもしれません。 因みに、よく似た FLUKE PC3000 FC とは別物ですので、それで通信することはできません。



CNX pc3000

1. FLUKE CNX pc3000 をパソコンの USB ポートに挿し込むと Windows10 の場合はドライバーが自動的にインストールされ「USB Serial Port (COMxx)」という仮想 COM ポートとして認識されるようです。 (COMxx) の xx の部分は実際に関連付けられている COM ポート番号となります。 もしもドライバーが正しくインストールされない場合は FTDI のホームページより VCP ドライバーをダウンロードしてインストールする必要があります。

<< ワイヤレスアダプターの準備 >>

1. FLUKE CNX pc3000 をパソコンの USB ポートに挿し込んで、仮想 COM ポートが正常に認識されていることを確認します。

<< CNX 3000 の準備 >>

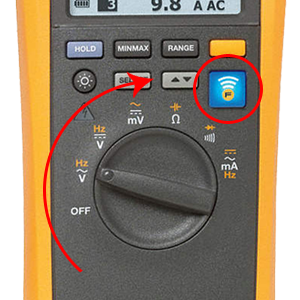

1. パソコンと接続するためには、マルチメーターをモジュールモードにする必要があります。 モジュールモードにするために FLUKE Connect ボタンを押しながらロータリースイッチを適当な測定モードまで回して電源を入れます。

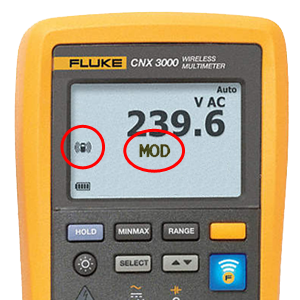

2. 液晶画面に マーク と MOD が表示されれば準備完了です。

<< CNX i3000 / CNX v3000 / CNX t3000 の準備 >>

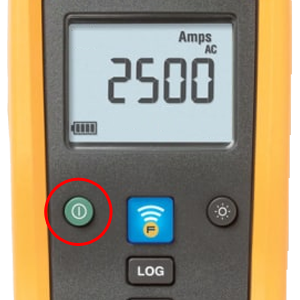

1. 電源ボタンを押して電源を入れます。

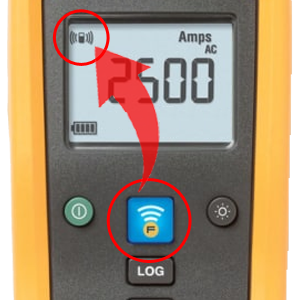

2. FLUKE Connect ボタンを押して液晶画面にマークが表示されれば準備完了です。

<< Ts Digial Multi Meter Viewer で使ってみる >>

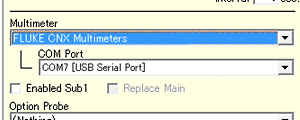

1. Ts Digial Multi Meter Viewer を起動し、使用するマルチメーターとして「FLUKE CNX Multimeters」を選択し、適切な COM Port を選択します。


2. メニューバーから [Function]-[Connect] を実行するか、ツールバーの [CONNECT] ボタンをクリックすると近くのマルチメーターを探します。

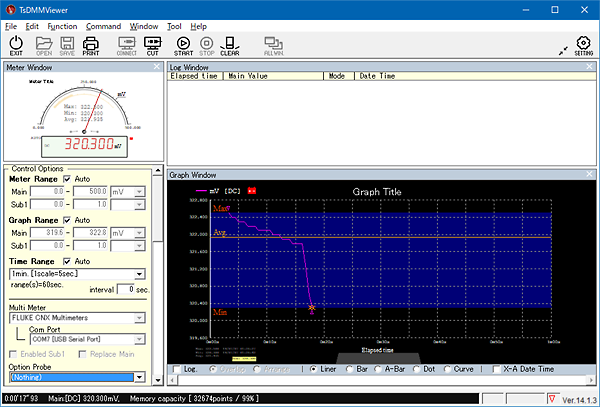

3. しばらく待つとマルチメーターからデーターが送られてきます。

<< 上手く動作しない場合 >>

1. マルチメーターの検索動作を繰り返して接続できない場合、以下について確認してください。

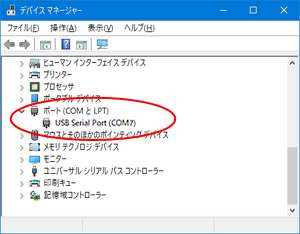

1. デバイスマネージャを起動し「ポート（COM と LPT）」の中に「USB Serial Port (COMxx)」というデバイスがあり、エラーがないことを確認します。
2. 使用する COM ポート番号が間違っていないか確認してください。上記 COMxx の xx に表示されている番号を確認します。
3. マルチメーターが通信モードになっていることを確認して下さい。液晶画面上にマークが表示されていることを確認して下さい。
4. マルチメーターが接続待ちタイムアウトになっている場合があります。一度電源を入れ直してみてください。
5. 一度パソコンの USB ポートから CNX pc3000 を抜いて、再度差し込んでください。ほとんどの場合、これで解決します。
