Bluetooth Connection

---

CM4001 + Z3210	CM4002 + Z3210	CM4003 + Z3210	CM4141-50 + Z3210	CM4371-50 + Z3210	CM4373-50 + Z3210	CM4375-50 + Z3210
CM4142	CM4372	CM4374	CM4376		DT4261 + Z3210	IR4052 + Z3210

<< ワイヤレスアダプターを入手する >>

1. Silicon Labs 社の BLED112 ( BLED112-V1 または BLED112-V1C ) という USB ドングルを使用することで Ts Digital Multi Meter Viewer と接続できます。 また、CM4142, CM4372, CM4374, CM4376 以外はマルチメーター側に Z3210 というワイヤレスコネクターを接続する必要があります。



   ・	BLED112 USB ドングル
   ・	HIOKI Z3210




1. 実際に購入してみると BLED112 はビニール袋に入っているだけで一見何のアダプターかわからないようなものですが、よく見ると Bluegiga と小さくプリントされています。 Z3210 はメーカー純正品だけあって、きちんとした箱に入って送られてきました。

BLED112	Z3210

1. BLED112 をパソコンの USB ポートに挿し込むと Windows10 の場合はドライバーが自動的にインストールされ「USB シリアル デバイス (COMxx)」という仮想 COM ポートとして認識されるようです。(COMxx) の xx の部分は実際に関連付けられている COM ポート番号となります。

1. もしもドライバーがインストールされない場合は、以下の手順でインストールしてみてください。

<< 専用ドライバーのインストール >>

1. BLED112 の USB ドライバーはここからダウンロードできます。インストーラーの指示に従って作業してください。

2. インストール後、デバイスマネージャで「Bluegiga Bluetooth Low Energ (COMxx)」という仮想 COM ポートとして認識されていれば完了です。 (COMxx) の xx の部分は実際に関連付けられている COM ポート番号となります。

<< ワイヤレスアダプターの準備 >>

1. BLED112 をパソコンの USB ポートに挿し込んで、仮想 COM ポートが正常に認識されていることを確認します。

<< CM4001, CM4002, CM4003 の準備 >>

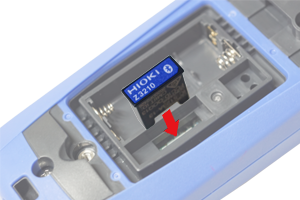

1. Z3210 をマルチメーターの電池室にある専用スロットへ挿し込みます。

CM4001	CM4002, CM4003

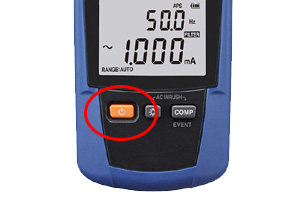

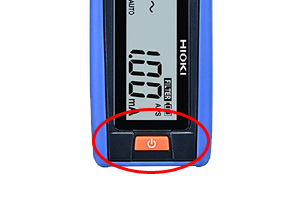

2. 電源ボタンを押して電源を入れます。

CM4001	CM4002, CM4003

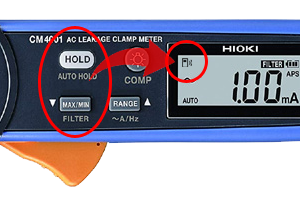

3. CM4001 は HOLD と MAX/MIN ボタンを長押し、CM4002, CM4003 は HOLD と COMP ボタンを長押しすると画面左上にマークが表示されることを確認してください。
   一度 Bluetooth を On にすると、次回電源を入れ直しても自動的に On になるようです。

CM4001	CM4002, CM4003

<< CM4141-50, CM4371-50, CM4373-50, CM4375-50 の準備 >>

1. Z3210 をマルチメーターの電池室にある専用スロットへ挿し込みます。

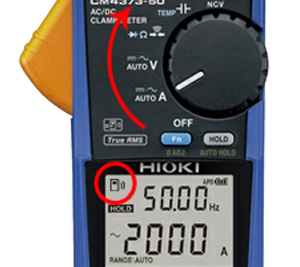

2. ロータリースイッチを適当な測定モードまで回して電源を入れたとき、Z3210 がセットされていれば自動的に画面にマークが表示されます。

<< CM4142, CM4372, CM4374, CM4376 の準備 >>

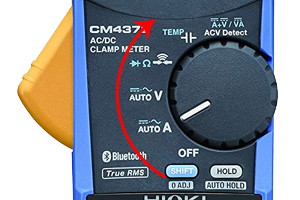

1. ロータリースイッチを適当な測定モードまで回して電源を入れます。

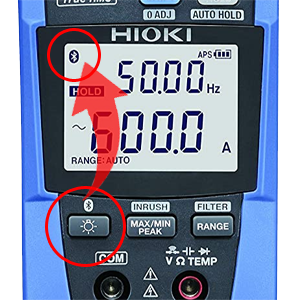

2. ボタンを長押しすると画面左上にマークが表示されることを確認してください。
   一度 Bluetooth を On にすると、次回電源を入れ直しても自動的に On になるようです。

<< DT4261 の準備 >>

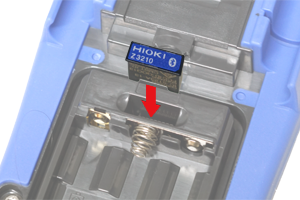

1. Z3210 をマルチメーターの電池室にある専用スロットへ挿し込みます。

2. ロータリースイッチを適当な測定モードまで回して電源を入れます。

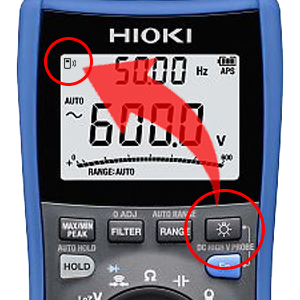

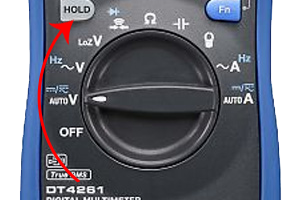

3. ボタンを長押しすると画面左上にマークが表示されることを確認してください。
   一度 Bluetooth を On にすると、次回電源を入れ直しても自動的に On になるようです。

<< IR4052 の準備 >>

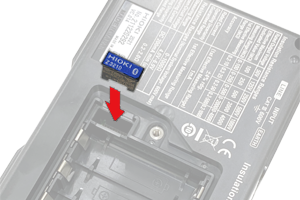

1. Z3210 を絶縁抵抗計の電池室にある専用スロットへ挿し込みます。

2. ロータリースイッチを適当な測定モードまで回して電源を入れると画面左上にマークが表示されることを確認してください。

<< Ts Digial Multi Meter Viewer で使ってみる >>

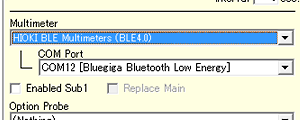

1. Ts Digial Multi Meter Viewer を起動し、使用するマルチメーターとして「HIOKI BLE Multimeters (BLE4.0)」を選択し、適切な COM Port を選択します。


2. メニューバーから [Function]-[Connect] を実行するか、ツールバーの [CONNECT] ボタンをクリックすると近くのマルチメーターを探します。

3. マルチメーターが１台しかない場合はそのまま計測を開始しますが、複数台ある場合は以下のような選択画面を表示しますので、 受信したいマルチメーターを選択して「OK」ボタンをクリックします。

    マルチメーターの名前はわかりやすい名前に変えておくことも可能です。

4. しばらく待つとマルチメーターからデーターが送られてきます。

<< 上手く動作しない場合 >>

1. マルチメーターの検索動作を繰り返して接続できない場合、以下について確認してください。

1. ドングルが Bluetooth 機器とペアリングされたままになっている場合があります。一度パソコンの USB ポートからドングルを抜いて、再度差し込んでください。ほとんどの場合、これで解決します。
2. デバイスマネージャを起動し「ポート（COM と LPT）」の中に「USB シリアル デバイス (COMxx)」や「Bluegiga Bluetooth Low Energy (COMxx)」というデバイスがあり、エラーがないことを確認します。
3. 更に「ユニバーサル シリアル バス コントローラー」の中にエラーになっているデバイスがないことを確認します。
   エラーになっているデバイスがある場合、ワイヤレスアダプターを抜き差しすると解決する場合があります。
4. 他の無線アダプタやパソコンの Bluetooth 機能が有効になっている場合、通信不良を起こす場合があるようです。USB ポートから関係のないものを全て取り外し、パソコンの Bluetooth 機能も OFF にして試してみてください。
5. 正常に動作しない場合 Bluetooth の接続待ちがタイムアウトになっている可能性があります。一度マルチメーターの電源を入れ直してみてください。
