SPERRY DM6850T をパソコンに接続する方法について

DM6850T

<< ワイヤレスアダプターを入手する >>

1. Silicon Labs 社の BLED112 ( BLED112-V1 または BLED112-V1C ) という USB ドングルを使用することで Ts Digital Multi Meter Viewer と接続できます。



   ・

   BLED112 USB ドングル




1. 実際に購入してみると、ビニール袋に入っているだけで一見何のアダプターかわからないようなものですが、よく見ると Bluegiga と小さくプリントされています。

BLED112

1. パソコンの USB ポートに挿し込むと Windows10 の場合はドライバーが自動的にインストールされ「USB シリアル デバイス (COMxx)」という仮想 COM ポートとして認識されるようです。(COMxx) の xx の部分は実際に関連付けられている COM ポート番号となります。

1. もしもドライバーがインストールされない場合は、以下の手順でインストールしてみてください。

<< 専用ドライバーのインストール >>

1. BLED112 の USB ドライバーはここからダウンロードできます。インストーラーの指示に従って作業してください。

2. インストール後、デバイスマネージャで「Bluegiga Bluetooth Low Energ (COMxx)」という仮想 COM ポートとして認識されていれば完了です。 (COMxx) の xx の部分は実際に関連付けられている COM ポート番号となります。

<< マルチメーターの準備 >>

1. ワイヤレスアダプターをパソコンの USB ポートに挿し込んでおきます。また、マルチメーターが近くの iPhone や Android 携帯などに Bluetooth 接続されていないことを確認します。

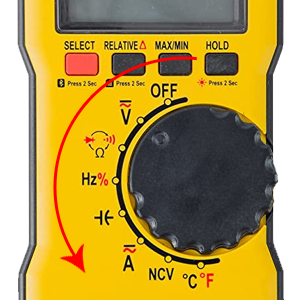

2. ロータリースイッチを測定したいモードに合わせて電源を入れます。

3. SELECT ボタンを長押しして画面右下にマークが表示されることを確認してください。

<< Ts Digial Multi Meter Viewer で使ってみる >>

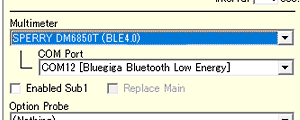

1. Ts Digial Multi Meter Viewer を起動し、使用するマルチメーターとして「SPERRY DM6850T (BLE4.0)」を選択し、適切な COM Port を選択します。


2. メニューバーから [Function]-[Connect] を実行するか、ツールバーの [CONNECT] ボタンをクリックすると近くのマルチメーターを探します。

3. マルチメーターが１台しかない場合はそのまま計測を開始しますが、複数台ある場合は以下のような選択画面を表示しますので、 受信したいマルチメーターを選択して「OK」ボタンをクリックします。

    マルチメーターの名前はわかりやすい名前に変えておくことも可能です。

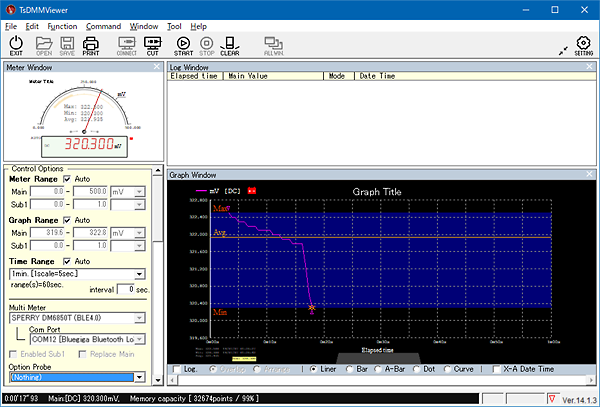

4. しばらく待つとマルチメーターからデーターが送られてきます。

<< 上手く動作しない場合 >>

1. マルチメーターの検索動作を繰り返して接続できない場合、以下について確認してください。

1. ドングルが Bluetooth 機器とペアリングされたままになっている場合があります。一度パソコンの USB ポートからドングルを抜いて、再度差し込んでください。ほとんどの場合、これで解決します。
2. デバイスマネージャを起動し「ポート（COM と LPT）」の中に「USB シリアル デバイス (COMxx)」や「Bluegiga Bluetooth Low Energy (COMxx)」というデバイスがあり、エラーがないことを確認します。
3. 更に「ユニバーサル シリアル バス コントローラー」の中にエラーになっているデバイスがないことを確認します。
   エラーになっているデバイスがある場合、ワイヤレスアダプターを抜き差しすると解決する場合があります。
4. 他の無線アダプタやパソコンの Bluetooth 機能が有効になっている場合、通信不良を起こす場合があるようです。USB ポートから関係のないものを全て取り外し、パソコンの Bluetooth 機能も OFF にして試してみてください。
5. 正常に動作しない場合 Bluetooth の接続待ちがタイムアウトになっている可能性があります。一度マルチメーターの電源を入れ直してみてください。
