DE-5000 用 IR-USB アダプターを自作してみる

パソコンと接続してデータ通信するために DE-5000A 専用の通信アダプターを使用しますが、ネットの情報を参考にしながら自作してみることにしました。 比較的簡単に作ることができるようで、当ホームページの掲示板にも情報提供があったため、備忘録として残しておこうと思います。

USB-UART 基板とフォトトランジスターを購入します。USB-UART 基板は AliExpress で購入し、フォトトランジスターは秋月電子で購入しました。

USB-UART 基板：CJMCU CP2102
フォトトランジスター：L-51ROPT1D1（5mm丸型 940nm）

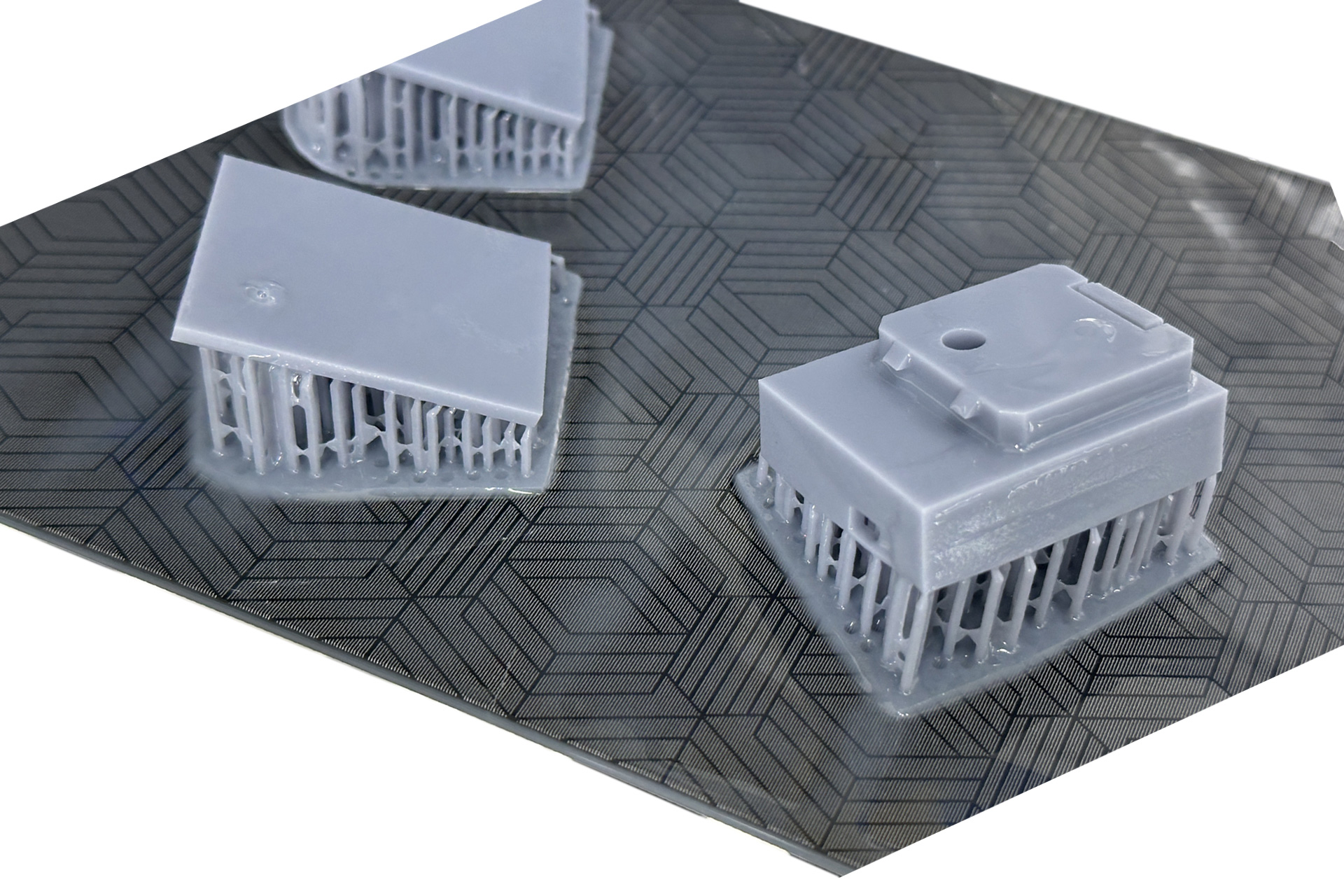

3D プリンター用の 3D データが UltiMaker Thingiverse で「DerEE DE-5000 USB Communication Kit」として公開されており、それを使用させてもらいました。 何個か作って、良さそうなのを使用します。

ケースは Micro USB Type-B (2.0) 端子用にデザインされていますが、今回は USB Type-C タイプを使用したかったので、少し加工しました。

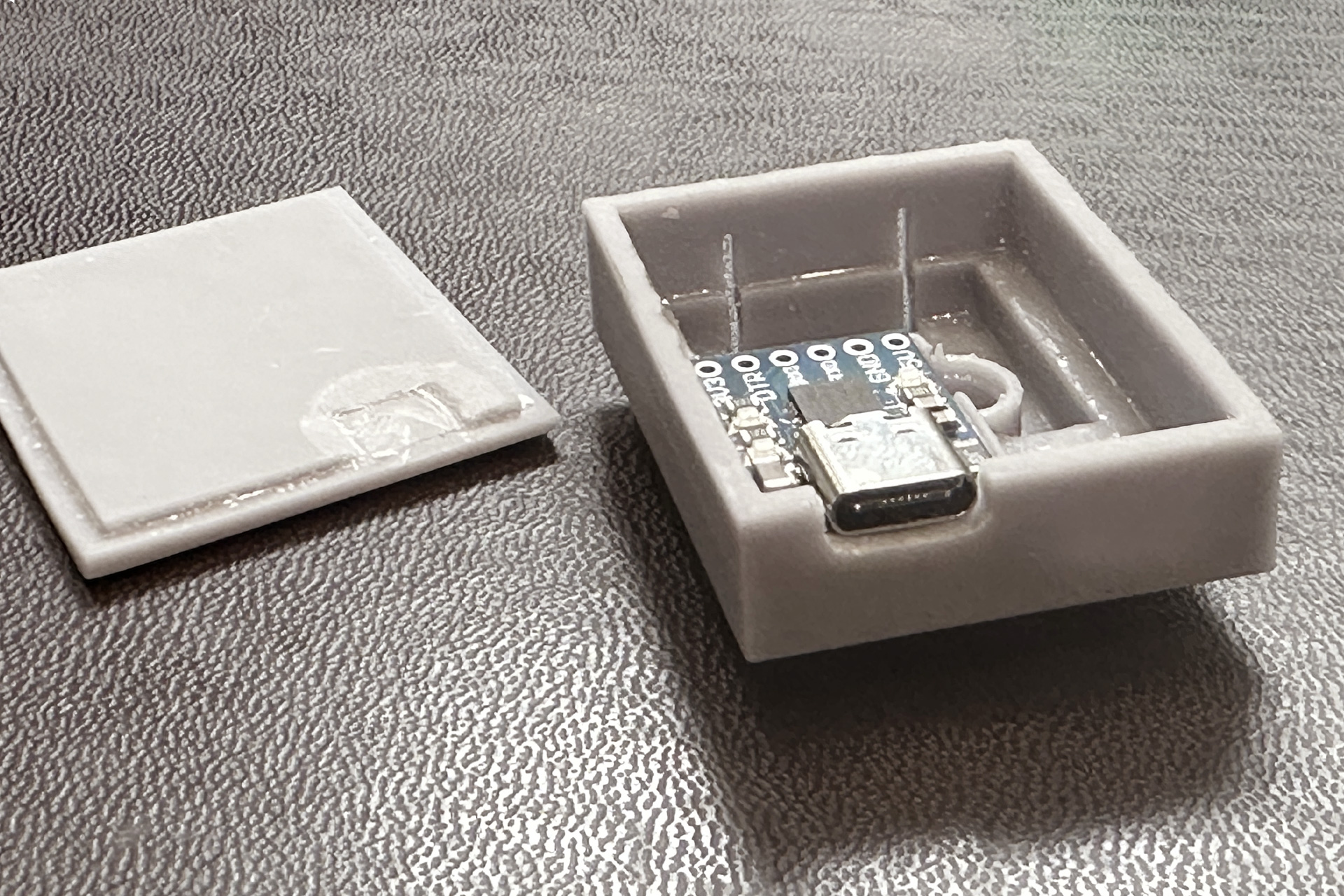

基板とケースは両面テープで固定します。 フォトトランジスターをケースに差し込んで基板とハンダ付けします。フォトトランジスターの長いリードを基板の GND へ、短いリードを RXI へハンダ付けします。

蓋を接着して完成です。

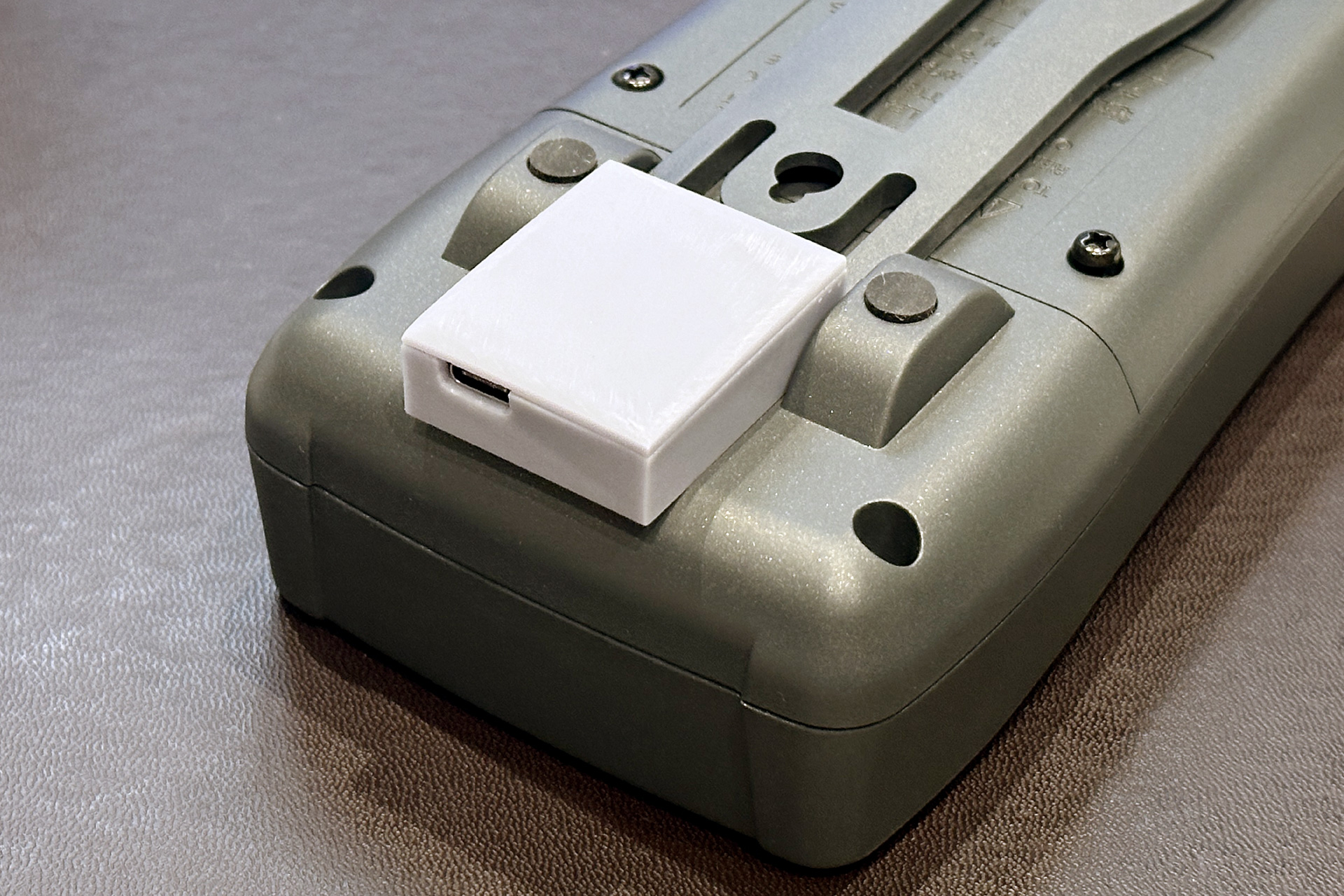

DE-5000 にセットしたところ。
少しきついですが、問題無くセットできました。

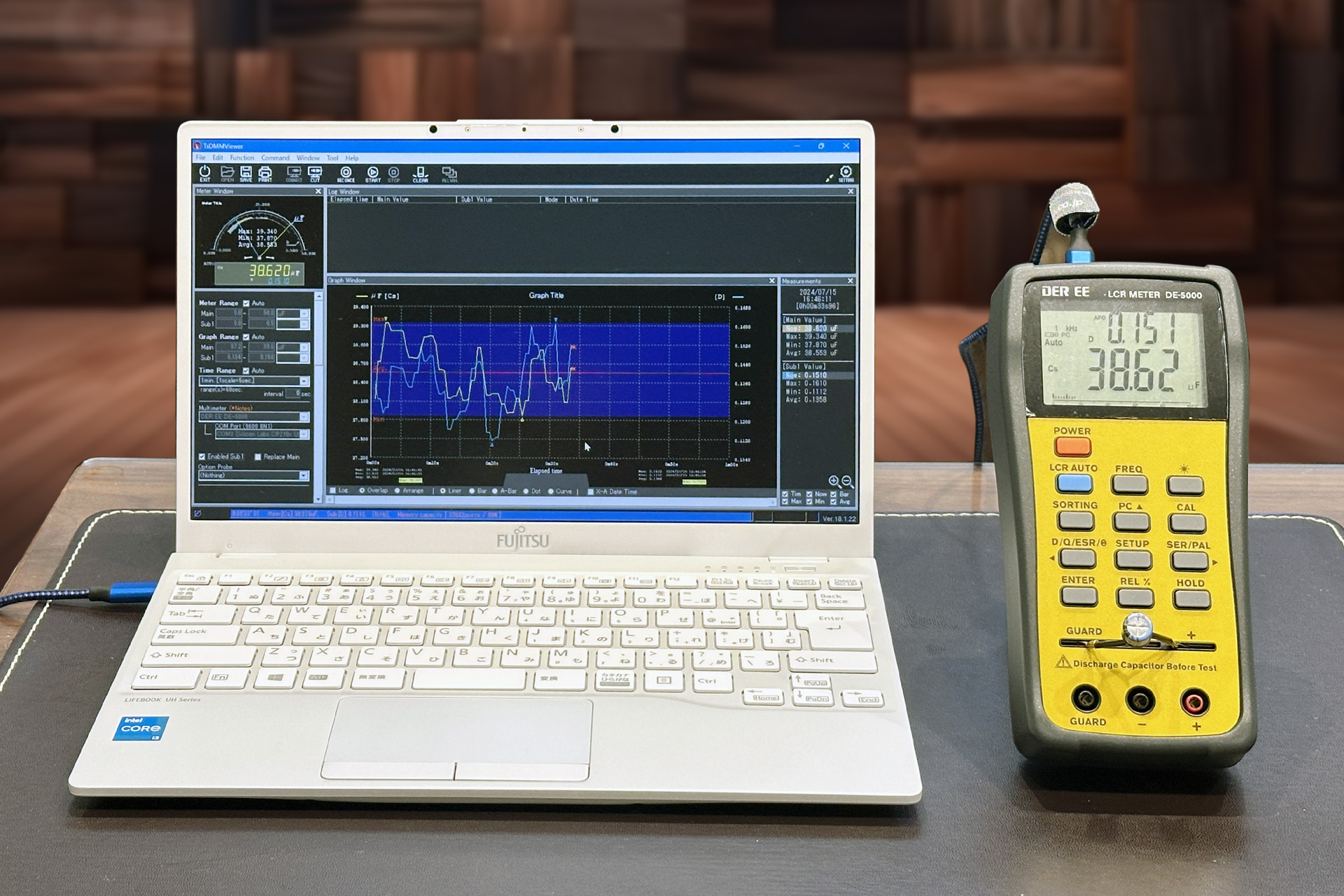

正常に動作します。
今回自作した IR-USB アダプターは双方向通信できないため、マルチメーターの DE-208A では使用できません。
